Как купить двутавровую балку и не ошибиться?
05.07.2026
В статье упоминаются категории:
1. Что такое двутавровая балка: конструкция и профиль
Двутавр получил своё название от формы поперечного сечения, напоминающей букву «Н» или две буквы «Т», сложенные вместе. Сечение состоит из:
- двух горизонтальных полок — верхней и нижней, воспринимающих растягивающие и сжимающие усилия при изгибе;
- вертикальной стенки (рёбра), соединяющей полки и передающей поперечные (срезывающие) усилия.
Такая геометрия позволяет сосредоточить металл там, где он работает эффективнее всего — в полках, удалённых от нейтральной оси, — что даёт высокую несущую способность при минимальном расходе стали.

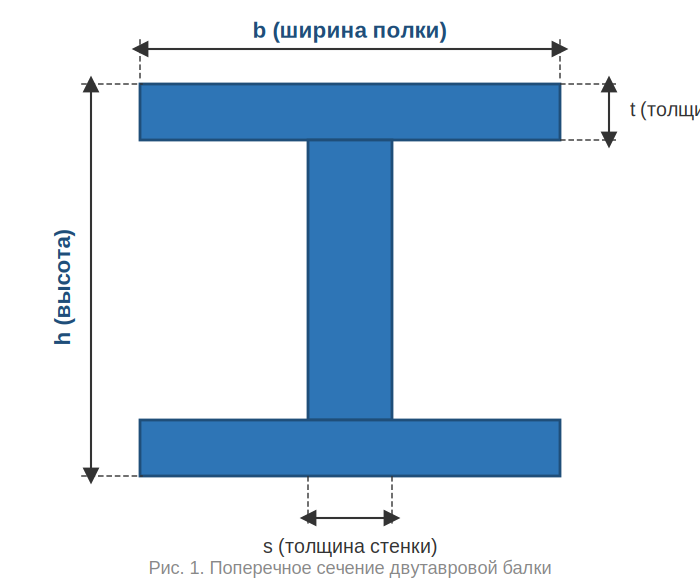

Рис. 1. Поперечное сечение двутавровой балки: h — высота; b — ширина полки; s — толщина стенки; t — толщина полки
Основные геометрические параметры двутавра:
| Параметр | Обозначение | Что влияет |
| Высота профиля | h | Момент инерции, несущая способность при изгибе |
| Ширина полки | b | Устойчивость к боковому изгибу, распределение нагрузки |
| Толщина стенки | s | Устойчивость стенки, сопротивление срезу |
| Толщина полки | t | Прочность на сжатие/растяжение, сопротивление местному смятию |
2. Виды двутавровых балок: классификация и обозначения
По способу производства
- Горячекатаные — прокатываются из цельной заготовки при температуре 1100–1300 °С. Нет сварных швов, нет остаточных напряжений в зонах соединений. Производятся по ГОСТ 35087-2024 (заменил ГОСТ 8239-89 и 26020-83). Это основной и наиболее распространённый тип.
- Сварные (составные) — свариваются из трёх листов: двух полок и стенки. Применяются при нестандартных габаритах или сверхнагрузках, когда прокатный сортамент не покрывает нужный размер.
По форме профиля (ГОСТ 35087-2024)
| Тип | Обозначение | Особенность | Типичное применение |
| Нормальный | Б | Стандартное соотношение h/b | Общее строительство, перекрытия |
| Широкополочный | Ш | b ≈ h, увеличенная ширина полки | Колонны, рамные системы, высокие боковые нагрузки |
| Колонный | К | b > h, очень широкая полка | Колонны, опоры с большим эксцентриситетом |
| Специальный (свайный) | С | Увеличенная толщина стенки | Шпунтовые и свайные работы |
| Монорельсовый | М | Усиленная нижняя полка | Подкрановые пути, монорельсы |
По номеру (высоте в сантиметрах)
Номер двутавра соответствует высоте профиля в сантиметрах. Горячекатаный сортамент охватывает номера от 10 до 100 (и выше — для сварных). Наиболее ходовые в строительстве:
| Номер двутавра | h, мм | b, мм | s, мм | t, мм | Масса, кг/м |
| 10Б1 | 100 | 55 | 4,1 | 5,7 | 8,1 |
| 16Б1 | 157 | 82 | 4,0 | 5,9 | 13,8 |
| 20Б1 | 195 | 100 | 5,0 | 8,0 | 21,4 |
| 24Б1 | 235 | 120 | 5,0 | 8,0 | 26,7 |
| 30Б1 | 295 | 150 | 6,5 | 9,0 | 41,5 |
| 30Ш1 | 294 | 200 | 6,5 | 11,0 | 56,0 |
| 40Б1 | 396 | 180 | 7,0 | 10,0 | 60,4 |
| 40Ш1 | 394 | 300 | 8,0 | 13,5 | 105,0 |
| 50Б1 | 496 | 200 | 9,0 | 14,0 | 92,0 |
| 60Б1 | 596 | 220 | 10,0 | 15,0 | 122,0 |
* Данные по ГОСТ 35087-2024 (типовые значения). Точные характеристики — в сертификате на партию.
3. Марки стали: что выбрать?
Механические свойства двутавра напрямую зависят от марки стали. Для строительных конструкций применяют:
| Марка стали | Предел текучести, МПа | Временное сопротивление, МПа | Применение |
| С245 (Ст3сп/пс) | ≥ 245 | ≥ 370 | Лёгкие конструкции, несварные соединения, t до 20 мм |
| С255 (Ст3сп) | ≥ 255 | ≥ 380 | Общее строительство, сварные конструкции |
| С345 (09Г2С) | ≥ 345 | ≥ 490 | Нагруженные фермы, мосты, северные климатические районы |
| С355 (09Г2С) | ≥ 355 | ≥ 510 | Ответственные конструкции при отрицательных температурах |
| С390 (10ХСНД) | ≥ 390 | ≥ 540 | Мостостроение, краностроение, высоконагруженные фермы |
Для большинства жилых и промышленных зданий в умеренном климате достаточно С245 или С255. В северных регионах (расчётная зимняя температура ниже −40 °С) переходите на С345 или С355 с гарантией ударной вязкости KCU при −40 или −60 °С.
4. Как рассчитать нужный двутавр: вес, жёсткость и несущая способность
4.1. Расчёт веса балки
Погонный вес двутавра (кг/м) можно определить по сортаменту или рассчитать приближённо по формуле:
m = ρ · A
где:
- ρ = 7850 кг/м³ — плотность стали;
- A — площадь поперечного сечения (м²), из таблицы сортамента.
Пример: двутавр 30Б1 (A = 52,93 см² = 0,005293 м²):
m = 7850 · 0,005293 ≈ 41,5 кг/м
Общий вес балки длиной 12 м: 41,5 × 12 = 498 кг ≈ 0,5 т.
Это важно при расчёте транспортных и монтажных нагрузок, а также при проверке несущей способности опор.
4.2. Момент инерции и жёсткость
Момент инерции относительно горизонтальной оси Ix (см⁴) определяет жёсткость балки при изгибе. Чем он больше — тем меньше прогиб.
Приближённая формула для двутаврового сечения:
Ix ≈ (b·h³)/12 − (b−s)·(h−2t)³/12
Пример расчёта для 20Б1 (h=195 мм, b=100 мм, s=5 мм, t=8 мм):
- Ix(полное) = (100·195³)/12 = 61 853 906 мм⁴
- Ix(вырез) = (100−5)·(195−16)³/12 = 95·179³/12 = 45 697 000 мм⁴
- Ix ≈ 61 854 000 − 45 697 000 ≈ 16 157 000 мм⁴ ≈ 1616 см⁴
По таблице ГОСТ: Ix = 1696 см⁴ (небольшое расхождение из-за закруглений). Для предварительных расчётов точность достаточная.
4.3. Прогиб балки под нагрузкой (упрощённая проверка жёсткости)
Самый распространённый случай: балка на двух опорах, равномерно распределённая нагрузка.
f = 5·q·L⁴ / (384·E·Ix)
где:
- q — равномерная нагрузка, Н/мм;
- L — пролёт, мм;
- E = 206 000 МПа — модуль упругости стали;
- Ix — момент инерции, мм⁴.
Пример: перекрытие пролётом L = 6 м, нагрузка q = 15 кН/м = 15 Н/мм. Двутавр 30Б1 (Ix = 7080 см⁴ = 70 800 000 мм⁴):
f = 5 · 15 · 6000⁴ / (384 · 206 000 · 70 800 000) ≈ 18,5 мм
Допустимый прогиб по СП 20.13330: f_доп = L/250 = 6000/250 = 24 мм.
18,5 мм < 24 мм — условие жёсткости выполнено. ✓
| Пролёт L | Нагрузка q, кН/м | Минимальный Ix, см⁴ | Подходящий двутавр |
| 4 м | 10 | ≈ 800 | 20Б1 (Ix = 1696) |
| 5 м | 12 | ≈ 2300 | 24Б1 (Ix = 3460) |
| 6 м | 15 | ≈ 5000 | 30Б1 (Ix = 7080) |
| 8 м | 15 | ≈ 12000 | 40Б1 (Ix = 19062) |
| 10 м | 20 | ≈ 30000 | 50Б1 (Ix = 40540) |
* Подбор приближённый из условия f ≤ L/250, E = 206 000 МПа, одна балка несёт указанную нагрузку. Для проектной документации — только расчёт по СП 16.13330.
5. Горячекатаные или сварные: что купить?
| Критерий | Горячекатаный двутавр | Сварной двутавр |
| Наличие швов | Нет — монолитный профиль | Три шва: два — полка/стенка |
| Качество металла | Однородная структура по всему сечению | Возможны остаточные напряжения в зонах сварки |
| Стандартизация | ГОСТ 35087-2024, широкий сортамент | По заказу, РД или проект КМ |
| Доступность | В наличии у любого поставщика | Производится под заказ — сроки 2–6 недель |
| Цена | Ниже за счёт массового производства | Выше из-за трудоёмкости |
| Габариты | До h = 1000 мм в прокате | Любые — ограничений нет |
| Когда выбирать | Стандартные пролёты и нагрузки — всегда | Нестандартные размеры, специальные профили |
Вывод: если проект укладывается в стандартный сортамент — берите горячекатаный. Сварной оправдан только там, где прокат физически не подходит по размеру.
6. Как учесть условия эксплуатации
Температурный режим
При расчётной зимней температуре:
- до −40 °С: С255, С345 — категория 2;
- до −50 °С: С345, С355 — категория 3;
- ниже −50 °С: С390, С440 — категория 4 или специальные марки.
Категория указывает, при какой температуре гарантирована ударная вязкость KCU ≥ 29 Дж/см². Без этой гарантии металл переходит в хрупкое состояние при морозах.
Агрессивная среда
- Влажные помещения, открытый воздух: необходима антикоррозионная защита (грунтовка + покраска или горячее цинкование).
- Морская вода, химические производства: C345 / С355 с повышенной стойкостью к коррозии или стали с добавками меди (10ХСНД).
- Подкрановые пути с интенсивным движением: усиленный профиль М (монорельсовый) или специальный расчёт на усталость.
Динамические нагрузки
При циклических нагрузках (краны, оборудование с вибрацией, мосты) расчёт дополняется проверкой на усталостную прочность. Коэффициент динамичности Kd устанавливается по СП 20.13330 или СП 35.13330. Конструктивно: избегайте резких изменений сечения, обеспечьте плавные переходы в зонах концентрации напряжений.
7. Как проверить качество двутавра при покупке
Документация
- Сертификат качества (СК) на партию — содержит: завод-изготовитель, плавку, химсостав, механические свойства, ГОСТ. Без СК металл на ответственные объекты не принимается.
- Товарная накладная — марка стали, профиль, ГОСТ, количество, вес.
- Паспорт на сталь (для спецобъектов) — дополнительно указывают результаты испытаний.
Визуальный контроль
При приёмке партии проверьте:
- Маркировка краской на торцах — должна совпадать с сертификатом (марка, номер плавки).
- Прямолинейность — отклонение по длине не более 0,1% (по ГОСТ 35087-2024), т.е. для балки 6 м ≤ 6 мм.
- Отсутствие трещин, расслоений, плён, закатов — видны визуально на зачищенном металле.
- Ровность торцов — обрезка должна быть перпендикулярной, без вырывов.
- Соответствие размеров сортаменту — особенно высота профиля и ширина полки.
Геометрические допуски по ГОСТ 35087-2024
| Параметр | Допуск для нормальной точности |
| Высота h | ±2,5 мм (h ≤ 200); ±3,0 мм (h > 200) |
| Ширина полки b | ±3,0 мм |
| Толщина стенки s | +15% / −5% от номинала |
| Толщина полки t | ±1,0 мм |
| Прямолинейность | ≤ 0,001·L (не более 5 мм/м) |
| Скручивание | ≤ 2° на 1 м длины |
8. Особенности монтажа двутавровых балок
Способы соединения
- Сварка — основной метод для монолитных каркасов. Применяют ручную дуговую (РДС), полуавтоматическую (МИГ/МАГ) или автоматическую сварку. Сталь С255 и выше сваривается хорошо при соблюдении режимов.
- Болтовые соединения — для разборных конструкций и монтажных стыков. Используют высокопрочные болты классов 8.8, 10.9. Момент затяжки — по СП 16.
- Фланцевые соединения — приваренные к торцам пластины, соединяемые болтами. Применяют для стыков колонн и балок.
Транспортировка и хранение
- Перевозка: балки длиной до 12 м — на бортовых автомобилях; более 12 м — на длинномерах с соответствующим разрешением.
- Строповка: захват не менее чем в двух точках, равноудалённых от концов (≈ 1/4 длины от торца). Подъём без прогиба.
- Хранение: на деревянных подкладках, высотой не менее 150 мм от земли. Не допускать скопления воды в горизонтальных стопках.
9. Чек-лист перед покупкой двутавровой балки
✅ Определён пролёт и расчётная нагрузка — выбран минимально необходимый профиль (расчёт или по таблице).
✅ Выбрана марка стали с учётом климатического района и условий эксплуатации.
✅ Уточнён тип профиля: Б (нормальный), Ш (широкополочный) или К (колонный).
✅ Запрошен сертификат качества с указанием марки, плавки, механических свойств.
✅ Проверено наличие маркировки на торцах, совпадающей с сертификатом.
✅ При приёмке визуально проверены прямолинейность, отсутствие трещин и расслоений.
✅ Учтён вес партии при планировании транспорта и монтажной техники.
Итог: как не ошибиться при покупке
Правильный выбор двутавра — это последовательность шагов, а не угадывание по картинке:
- Считаете пролёт и нагрузку → определяете минимально необходимый Ix → выбираете профиль из сортамента.
- Учитываете климат → выбираете марку стали с нужной ударной вязкостью.
- Определяете тип профиля: Б для балок, Ш и К для колонн.
- Запрашиваете сертификат и проверяете маркировку при приёмке.
Для большинства строительных объектов — перекрытий, каркасов, ферм — оптимальный выбор: горячекатаный двутавр серии Б из стали С255 или С345 с сертификатом по ГОСТ 35087-2024.
